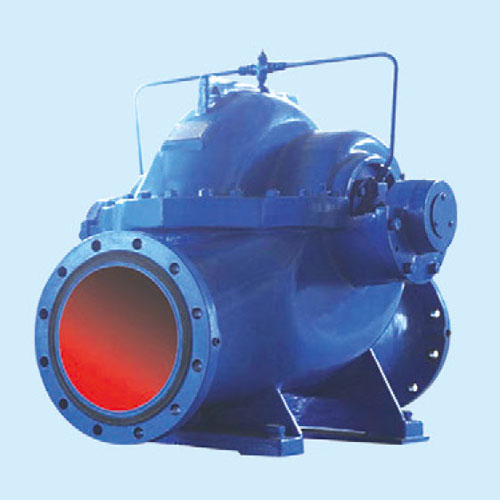

NS型卧式雙吸中開泵

一(yī / yì ／yí)、産品概述

NS型單級雙吸中開式離心泵是我公司總結國内外優秀水力模型，廣泛吸收國内外同類産品先進的設計制造技術，根據國内市場實際需要(yào / yāo)開發的新型中開式雙吸泵。全系列泵型譜内各型号規劃更加科學合理，高揚程雙吸泵可以代替部分多級泵，大流量雙吸泵可以代替部分混流泵，優化匹配各水力尺寸，汽蝕和(hé / huò)效率兼顧，滿足GB/T19762能效評價值，達到節能目标。結構再創新，運轉可靠維護方便、延長使用壽命，使中開式雙吸離心泵優秀泵型發揮更大效益。我公司目前生産的雙吸泵有46種型号，390個規格，處于節能和(hé / huò)使用性能範圍考慮，一(yī / yì ／yí)個型号有兩種葉輪，叫标準葉輪和(hé / huò)窄葉輪，以更優性能滿足使用工況要(yào / yāo)求。本系列泵符合ISO2548C、GB3216、GB/T5657标準。

二、産品用途

本産品廣泛适用于城市給排水、城鎮供水；集中供熱系統給排水；鋼鐵冶金企業、石化煉油廠、制藥廠、造紙廠、油田、熱電廠、化纖廠、紡織廠、糖廠、化工廠、電站的給排水；工廠、礦山的消防系統給水、空調系統供水；農田排澇灌溉及各種水利工程。

三、工作條件

流量範圍：65~3870 m3/h

揚程範圍：6~230 m

溫度範圍：正常80℃，最高可達到130℃

工作壓力：£3.0MPa，進口法蘭壓力均爲(wéi / wèi)1.0 MPa，也可選配。

介    質：清水或物理化學性質類似于清水的其他液體。

旋轉方向：從傳動端向泵看，泵的旋轉方向爲(wéi / wèi)順時針旋轉；根據需要(yào / yāo)也可以提供逆時針旋轉的泵。

密封水管部件：進口壓力＞0.03Mpa時不安裝。

四、型号說明

例如：NS200-Z 4-150

NS···········.··新型單級雙吸中開式離心泵

200··········.·..··水泵進水口直徑爲(wéi / wèi)200mm

4···················水泵葉輪名義比轉數的1/10，Z一(yī / yì ／yí)窄葉輪，無乙爲(wéi / wèi)标準葉輪

150···········……葉輪外徑爲(wéi / wèi)150mm

電動機

1、Y2(YX3、YE3)系列低壓自扇冷鼠籠型三相異步電動機：380V、50Hz、IP44(IP54、IP23)，絕緣等級B或F，安裝形式爲(wéi / wèi)B3。

2、Y2(YX3、YE3)系列高壓自扇冷(或水冷)鼠籠型三相異步電動機：6kV/10kV、50Hz、IP23，絕緣等級B或F，安裝形式爲(wéi / wèi)B3。
